    Vinkelkontaktkullager

    I vinkelkontaktkullager överförs kraften från den ena banan till den andra i en specifik kontaktvinkel (snett mot det radiella planet). Lagertypen är därför lämplig för radiella och axiella belastningar som verkar samtidigt.

    När den nominella kontaktvinkeln ökar så ökar även den axiella belastningens bärförmåga. Som ett resultat är vinkelkontaktkullager mer lämpliga än spårkullager för att klara högre axiella krafter.

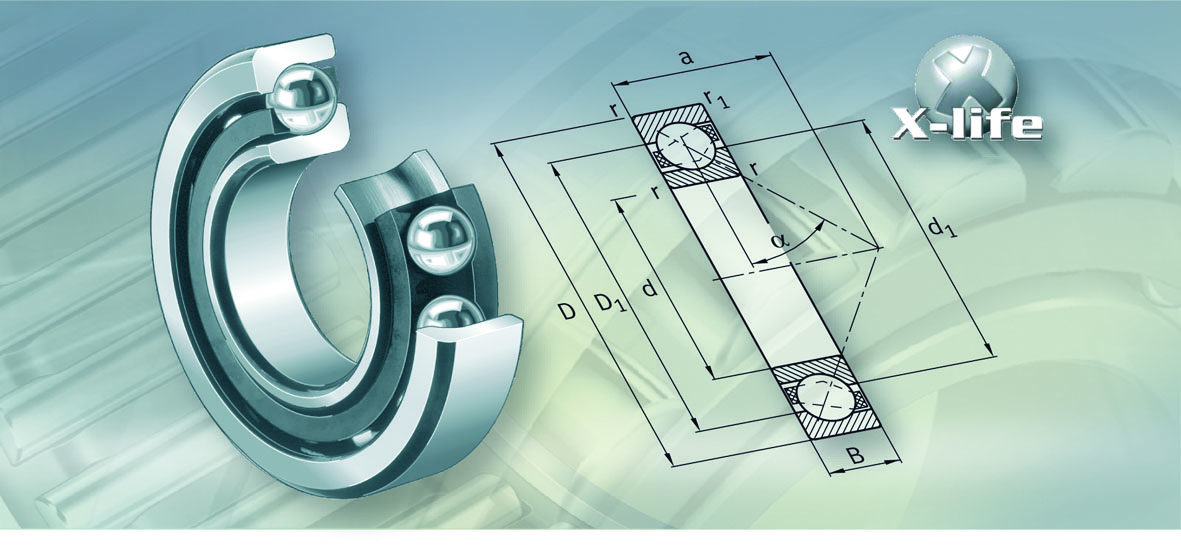

    Lagren finns som enkelradsdesign, och som singellager eller som ett par universallager samt i tvåradig design.

    Enkelradiga vinkelkontaktkullager är särskilt lämpliga när:

    • lagerarrangemang måste bära kombinerade laster
    • måttliga till höga axiella belastningar finns på ena sidan
    • styv axiell styrning krävs
    • lagerarrangemanget måste vara axiellt fritt eller förspänt
    • höga hastigheter krävs vid högre radiella och axiella belastningar

    Dubbelradiga vinkelkontaktkullager är särskilt lämpliga när:

    • designhöljet är inte tillräckligt för höga belastningar för ett par vinklade kontaktkullager med en rad
    • höga radiella och axiella belastningar verkar samtidigt
    • lutande ögonblick måste också stödjas
    • ett relativt styvt lagerarrangemang krävs.

    ex. Serie 30.., 32.., 33.., 70.., 72.., 73..

    För ytterligare info, klicka på nedan länkar
    Medias Schaeffler Bild - vinkelkontaktkullager
